LKS1881315

LK Fordelerskap UNI

LK Fordelerskap UNI 350, UNI 450, UNI 550 og UNI 700. Skapene er laget av pulverlakkerte stålplater. Fargen er hvit RAL 9016. Samtlige skap er vanntett og godkjente etter NT VVS 129. LK Fordelerskap UNI kan ...

LKS1881315

LK Fordelerskap UNI

Artikler

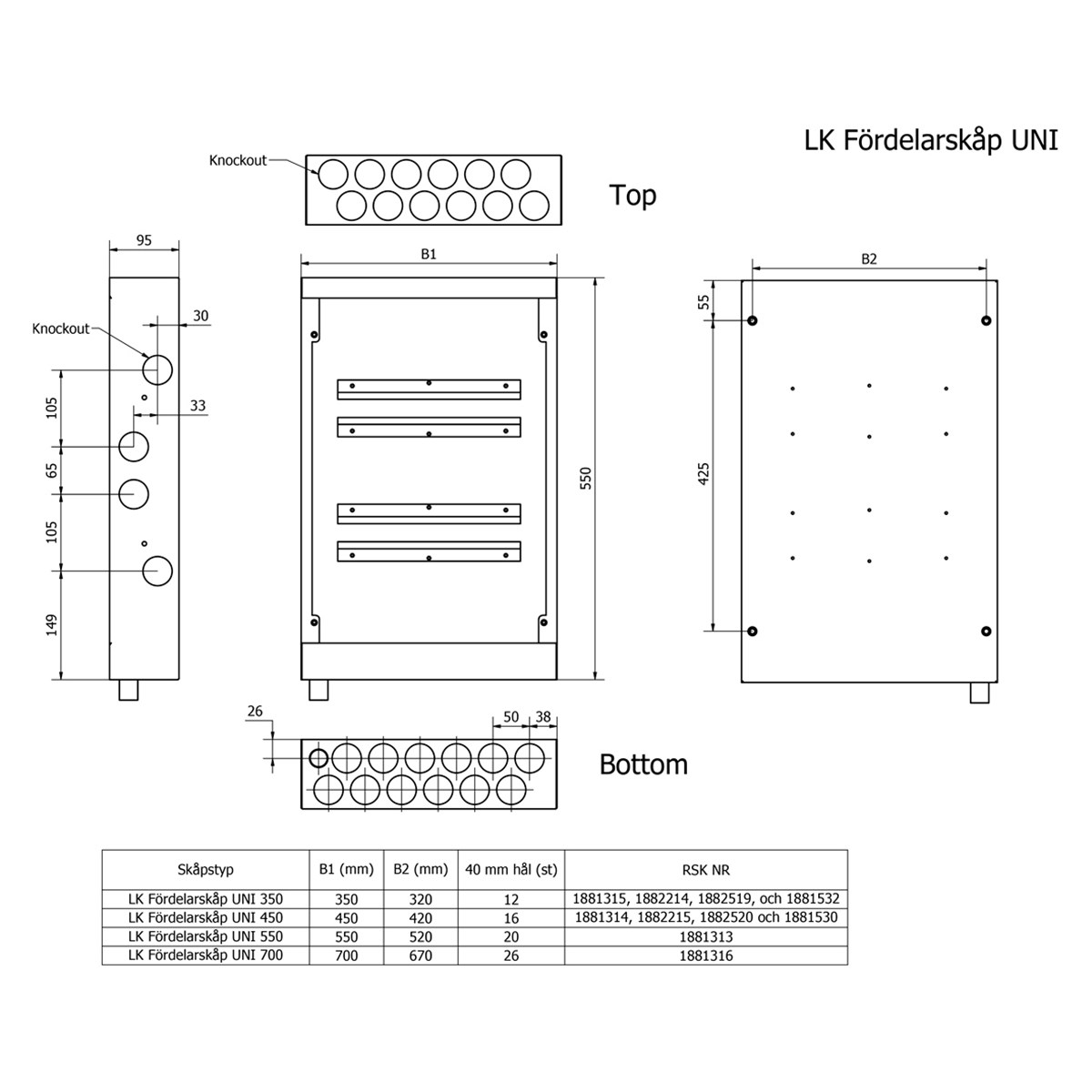

NRF nr. Bredde Høyde Dybde Tilkobling CO₂-EQ. (Kg) Vekt (kg) Forpakning Artikkelliste
505 16 94 350 mm 550 mm 95 mm Maks 4 stk med gruppeavst. ventil, maks 5 stk uten 9,81 4,7
505 16 95 450 mm 550 mm 95 mm Maks 6 stk med gruppeavst. ventil, maks 7 stk uten 12,25 5,5
505 16 96 550 mm 550 mm 95 mm Maks 8 stk med gruppeavst. ventil, maks 9 stk uten 13,74 6,2
505 16 93 700 mm 550 mm 95 mm Maks 11 stk med gruppeavst. ventil, maks 12 stk uten 17,28 8,1

505 16 94

Bredde 350 mm
Høyde 550 mm
Dybde 95 mm
Tilkobling Maks 4 stk med gruppeavst. ventil, maks 5 stk uten
CO₂-EQ. (Kg) 9,81
Vekt (kg) 4,7
Forpakning
Artikkelliste

505 16 95

Bredde 450 mm
Høyde 550 mm
Dybde 95 mm
Tilkobling Maks 6 stk med gruppeavst. ventil, maks 7 stk uten
CO₂-EQ. (Kg) 12,25
Vekt (kg) 5,5
Forpakning
Artikkelliste

505 16 96

Bredde 550 mm
Høyde 550 mm
Dybde 95 mm
Tilkobling Maks 8 stk med gruppeavst. ventil, maks 9 stk uten
CO₂-EQ. (Kg) 13,74
Vekt (kg) 6,2
Forpakning
Artikkelliste

505 16 93

Bredde 700 mm
Høyde 550 mm
Dybde 95 mm
Tilkobling Maks 11 stk med gruppeavst. ventil, maks 12 stk uten
CO₂-EQ. (Kg) 17,28
Vekt (kg) 8,1
Forpakning
Artikkelliste

Detaljert informasjon

Beskrivelse

LK Fordelerskap UNI 350, UNI 450, UNI 550 og UNI 700.
Skapene er laget av pulverlakkerte stålplater. Fargen er hvit RAL 9016.
Samtlige skap er vanntett og godkjente etter NT VVS 129.

LK Fordelerskap UNI kan monteres innbygd i vegg, og ved denne typen montering skal LK ramme/luke UNI INB benyttes. LK Fordelerskap UNI kan også monteres utvendig på vegg, og ved denne typen montering skal ramme/luke UNI UTV benyttes sammen med LK Sokkel UNI. Hvis LK Fordelerskap UNI 550 monteres i tak skal LK ramme/luke UNI 550 TAK benyttes. OBS! Fordelingsskap, ramme/luke samt sokkel er separate artikler som må bestilles hver for seg.

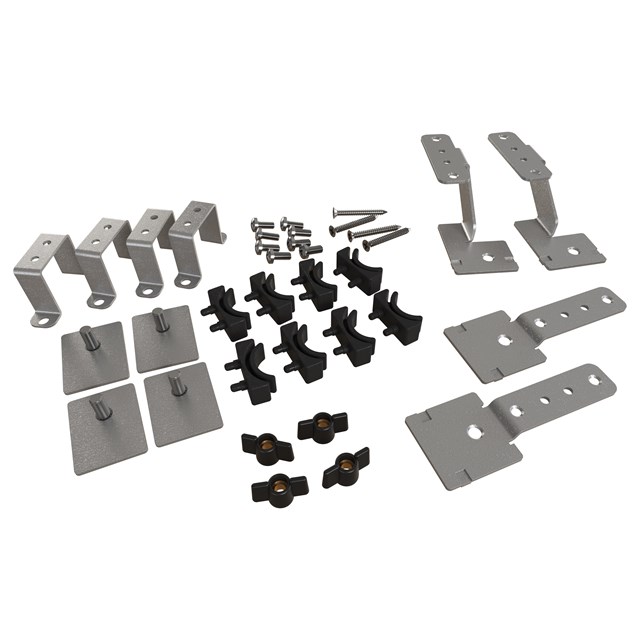

Skapet er tiltenkt 2 stk. LK fordelingsrør med maks antall uttak i henhold til tabell. Konsollene til fordelingsrørene er vedlagt skapet. Konsollene kan enkelt bytte plass slik at det kan kobles til rør fra over- eller undersiden. LK Dreneringsbend V2 komplett er vedlagt for uttak fra vegg med lekkasjeindikasjon fra fordelingsskapet. Beskyttende pose til å tre over skapet i byggeperioden er inkludert.

OBS! Når en stamledning trekkes inn i skapet, kan man redusere maks antall uttak med ett eller flere uttak.

For å maksimere antall uttak i fordelerskapen bør kaldtvannstammen plasseres på venstre side av skapet og serve den nedre fordeler. Varmtvannstammen bør plasseres på høyre side og kobles inn i den øvre fordeler.

Tilsvarende for varme vann bør stammen for tilførselledning plasseres på venstre side av skapet og serve den nedre fordeler. Stammen for returledning bør plasseres på høyre side og kobles inn i den øvre fordeler.

Forsyningsledninger med maks varerør dimensjon på 34 mm kan tilsluttes fra undersiden, fra begge sider eller fra oversiden. Utgående rør med maks varerør dimensjon på 34 mm kan trekkes opp eller ned fra skapet. Hvis LK PAL Universalrør A med varerør 44 mm A32 RiR kobles til må LK Rørgjennomføring 44 varerør brukes, NRF 836 45 69.

Skapet kompletteres med rørgjennomføringer tilsvarende antall uttak som utnyttes. OBS! Separat artikkel:
• For gjennomføring i skapet med varerør dimensjon 25, benyttes LK Rørgjennomføring 25, med varerør, NRF 511 72 99.
• For gjennomføring i skapet med varerør dimensjon 12-34 benyttes LK Rørgjennomføring UNI, med NRF 511 73 01 (kappes til rett diameter).

For å montere og få plass til dreneringsrøret må skapet være montert på min. høyde 250 mm fra undersiden av bunnen av skapet til ferdig gulv. Dreningsrøret skal monteres med et fall.

Ved montasje utenpå vegg plasseres skapet 250 (± 25) mm ovenfor ferdig gulv for å få plass med sokkelen.
